IT筆記 : QGIS 使用反距離權重插值法創建空氣污染地圖

打開QGIS,匯入 沒有分區的香港輪廓圖shapefile (HKG_adm0.shp)

如有需要可以參考上一篇網誌《IT筆記 : QGIS 下載及安裝香港輪廓圖》的方法下載相關檔案。







用滑鼠雙擊(Double Click)左面的[HKG_adm0.shp], 待 Layer Properties dialog對話盒彈出後,在 Information Tap 內 檢視使用的Coordinate Reference System (CRS)參考坐標系統
是採用了EPSG:4326 - WGS 84參考坐標系統。

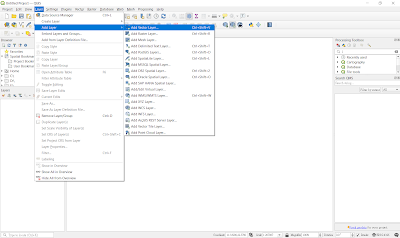

按 [Data Source Manager ],選擇 [Delimited Text] 匯入csv格式的數據。



檢查 [ Record and field operation ] 及 [Geometry Definition]等等的參數是否符合,尤其是 [Geometry CRS]  projection的數值必須和香港輪廓圖shapefile的預設值符合,亦即是採用了EPSG:4326 - WGS 84參考坐標系統。按[Add]將數據匯入 QGIS。要注意的是欄位的配合,X 欄是經度,Y 欄則是緯度的資料。

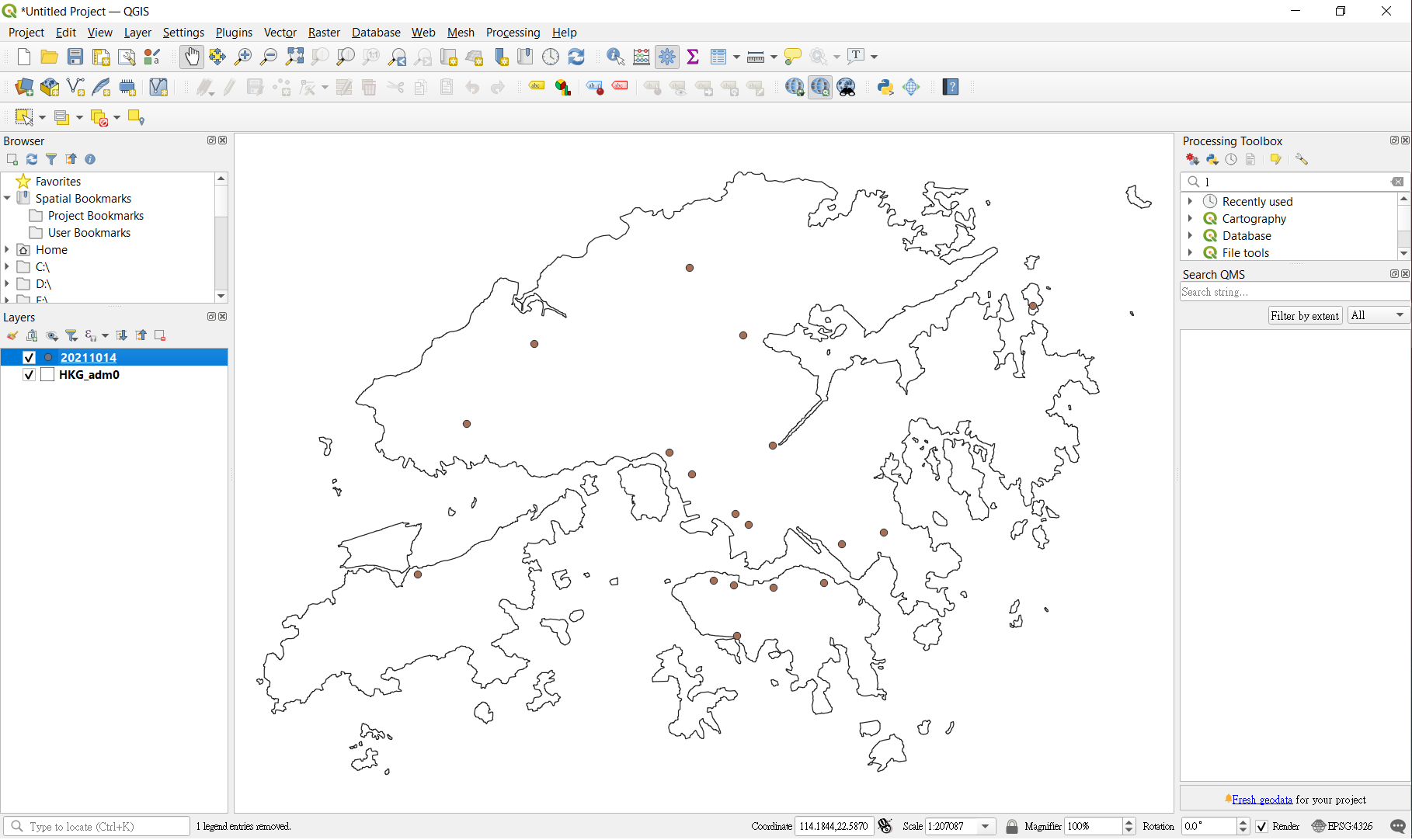

匯入數據後地圖按輸入的經緯度資料顯示了十八個空氣站的位置。




在菜單選擇 [Processing]並在 [Processing Toolbox ]中再選 [IDW interpolation]。



用滑鼠雙擊[IDW interpolation],在 [Parameter] Tap [Vector Layer] 中選擇圖層[20211014]。



用滑鼠雙擊[IDW interpolation],在 [Parameter] Tap [Interpolation attribute] 中選擇[NO2]。




在[Extend]按[...] 選[Use Map Canvas Extent]及圖層自動計算及輸入 min X, max X, min Y 及max Y。




按《運行》按鈕生成灰階的插值瓦片圖層





雙擊 interpolate tile layer ,在 [Symbology] 點按,將 [Render type] 從 [Singleband gray] 更改為 [Singleband pseudocolor]





選擇 [Inverted Colour Ramp] 和 [Spectral] 然後按 [Apply]和 [OK]
